Kobber-nikkel varmevekslerrør (C70600/C71500)



I marin engineering og offshore olje- og gassektorer krever sjøvannskorrosjonens nådeløse natur materialer som går utover standardlegeringer.Kobber nikkel varmevekslerrørløsninger, spesieltC70600 (90/10)ogC71500 (70/30), har blitt bransjens målestokk for holdbarhet og termisk effektivitet. Som spesialisertkobber nikkel varmeveksler rør produsenter, produserer vi sømløse rør designet for å danne en naturlig beskyttende oksidfilm, som sikrer langsiktig-pålitelighet i høyhastighets-sjøvannsmiljøer.

Få ditt prioriterte tilbud i dag



De to mest vanligekobber nikkel varmevekslerrørlegeringer erC70600 (90/10)ogC71500 (70/30). Tabellen nedenfor viser forskjellene for å hjelpe deg med å velge riktig legering for dinskall og rør varmeveksler.

Eiendom	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Nominell sammensetning	90 % kobber, 10 % nikkel, 1,4 % jern, 0,8 % mangan	70 % kobber, 30 % nikkel, 0,5 % jern, 0,5 % mangan
Strekkstyrke (min)	45 000 psi (310 MPa)	60 000 psi (415 MPa)
Avkastningsstyrke (min)	15 000 psi (105 MPa)	25 000 psi (170 MPa)
Termisk ledningsevne	29 BTU/(hr·ft·grad F) (50 W/m·K)	17 BTU/(hr·ft·grad F) (29 W/m·K)
Sjøvannshastighetsgrense	Opptil 3,5 m/s (11,5 fot/s)	Opptil 4,5 m/s (15 fot/s)
Korrosjonsmotstand	Utmerket for generelt sjøvann	Overlegen for høy-hastighet, surt eller forurenset sjøvann
Relativ kostnad	Middels-Høy	Høyest
Beste applikasjon	varmeveksler kondensator, skallrørsfordamperpå fartøy, offshore plattformer	Kraftverk kondensatorer,varmeveksler kjelemed høy-sjøvann, surgasstjeneste



Når du skal velge C70600:

Generell sjøvannskjøling på skip og offshoreplattformer

kobber varmevekslerrør vs cupronickel – C70600er standardsvaret for de fleste marine oppgaver

Budsjettbevisste-prosjekter som fortsatt trenger utmerket korrosjonsbestandighet



Når du skal velge C71500:

Sjøvann med høy-hastighet over 3,5 m/s

Forurenset eller brakkvann med hydrogensulfid

Høy-temperaturskall og rør varmevekslerapplikasjoner (over 120 grader / 250 grader F)

Surgass eller ammoniakk tjeneste hvorkobber varmeveksler rør korrosjoner en kjent risiko

Søknader som krever maksimumkobber varmevekslerrør forventet levetid(30+ år)



For en detaljertkobber varmevekslerrør vs rustfritt stålsammenligning i sjøvann,C70600ogC71500utkonkurrerer de fleste rustfrie kvaliteter når det gjelder motstand mot sprekkkorrosjon og gropdannelse.

Send dine sjøvannsbetingelser



Utmerket erosjonskorrosjonsbestandighet

Sjøvann ved hastigheter over 1,5 m/s erodererC12200ogC44300. C70600rørhåndtak opp til3.5 m/s. C71500rørhåndtak opp til4.5 m/s. Dette betyr mindrevarmevekslerrørets diameter and higher heat transfer coefficients.



Naturlig biobegroingsresistens

Kobbernikkeloverflater frigjør kobberioner som hindrer feste av havskjell og blåskjell. ENkobber nikkel varmevekslerrørbunt krever mindre hyppig rengjøring enn rustfritt stål eller titan.



God stoffbarhet

C70600ogC71500kan bøyes inn iu rør varmevekslerkonfigurasjoner, rullet innrørplater, og utvidet med standardutvidelse av varmevekslerrørutstyr.



Påvist forventet levealder

Kobber varmevekslerrør forventet levetidtilC70600i rent sjøvann er20 til 30 år. TilC71500, forvente30+ år. Mange marinefartøyer operererkobber nikkel varmevekslerrørbunter i 40 år med riktig vannkjemi.



Vanlige bruksområder for kobbernikkel varmevekslerrør:

varmeveksler kondensatorpå skip, ubåter og offshoreplattformer

skallrørsfordamperi avsaltingsanlegg

u rør kondensatori kraftverk

varmeveksler hvacpå marine fartøyer

varmeveksler kjelefødevannvarmere

skall og rør varmeveksleri kjemiske anlegg som behandler etsende væsker



Vi levererC70600ogC71500ikke bare som bare rette rør, men som ferdige komponenter klare for installasjon i dinskall og rør varmeveksler. Nedenfor er vårt komplette tilbud.

Bare rett kobber nikkelrør

Parameter	C70600 (90/10)	C71500 (70/30)	Vanlig applikasjon
OD – 5/8 tommer (15,88 mm)	På lager	Laget på bestilling	Marinevarmeveksler hvac, varmeveksler bilkjølere
OD – 3/4 tommer (19,05 mm)	På lager	Begrenset lager	kobber varmevekslerrør od 19mm– mest vanlig for marine kondensatorer
OD – 1 tomme (25,4 mm)	På lager	Laget på bestilling	skallrørsfordamper, kraftverku rør kondensator
OD – 1,25 tommer (31,75 mm)	Laget på bestilling	Laget på bestilling	Storskall og rør varmeveksler
OD – 1,5 tommer (38,1 mm)	Laget på bestilling	Laget på bestilling	Høy-sjøvannssystemer
Veggtykkelse	0,7 mm – 3,0 mm	0,7 mm – 3,0 mm	Tykkere vegger for høy erosjonsrisiko
Lengde	1m – 30m	1m – 30m	Standard 6m lager; kuttes til eksakt lengde tilgjengelig
Toleranse (OD)	±0,05 mm	±0,05 mm	MøterASTM B111 pdfkrav



U bøyde kobber nikkelrør

Vi produsereru rør varmevekslerkomponenter iC70600ogC71500påCNC-dorbøyerefor å sikre konsistent radius, ingen ovalitet og ingen intern scoring.



Parameter	C70600 (90/10)	C71500 (70/30)
OD – 5/8 tommer (15,88 mm)	På lager	Laget på bestilling
OD – 3/4 tommer (19,05 mm)	På lager	Begrenset lager
OD – 1 tomme (25,4 mm)	På lager	Laget på bestilling
OD – 1,25 tommer (31,75 mm)	Laget på bestilling	Laget på bestilling
OD – 1,5 tommer (38,1 mm)	Laget på bestilling	Laget på bestilling
Veggtykkelse	0,7 mm – 2,5 mm	0,8 mm – 2,5 mm
Minimum bøyeradius (senterlinje)	1,5 x OD	2,0 x OD
Benlengde (rett del)	500 mm – 12 000 mm	500 mm – 12 000 mm
Bøy vinkel	180 grader (standard U)	180 grader (standard U)
Tangentlengde (etter bøying)	25 mm – 100 mm	25 mm – 100 mm



Standard U-bøyningsradier for vanlig OD (C70600):

Rør OD	Minimum CLR (senterlinjeradius)	Standard Stock CLR
5/8 tommer (15,88 mm)	23,8 mm (1,5 x OD)	25 mm, 30 mm, 38 mm
3/4 tommer (19,05 mm)	28,6 mm (1,5 x OD)	30 mm, 38 mm, 45 mm
1 tommer (25,4 mm)	38,1 mm (1,5 x OD)	40 mm, 50 mm, 60 mm
1,25 tommer (31,75 mm)	47,6 mm (1,5 x OD)	50 mm, 60 mm, 75 mm
1,5 tommer (38,1 mm)	57,2 mm (1,5 x OD)	60 mm, 75 mm, 90 mm



For C71500, multipliser radiene ovenfor med 1,33 (minimum 2,0 x OD).



Alternativer for U Bend Tube:

Samme benlengde– begge ben like (mest vanlig foru rørbunt varmeveksler)

Ulik benlengde– for spesifikkerørplateoppsett

Lang tangent– utvidet rett seksjon etter svingen forvarmevekslerrør rullendeinn i et sekundrørplate

Kort tangent– minimal rett seksjon for kompaktu rør kondensatordesign



U Bend kvalitetsspesifikasjoner:

Ovalitet etter bøyning:Mindre enn 5 % av OD

Veggfortynning ved bøyespiss:Mindre enn 10 % av nominell veggtykkelse

Overflatefinish:Ingen sprekker, riss eller krusninger er synlige under 10x forstørrelse

Avspenningsgløding:Tilgjengelig på forespørsel forkobber varmeveksler rør korrosjonforebygging i ammoniakk eller sur service



Pre-fabrikerte kobbernikkelrørbunter

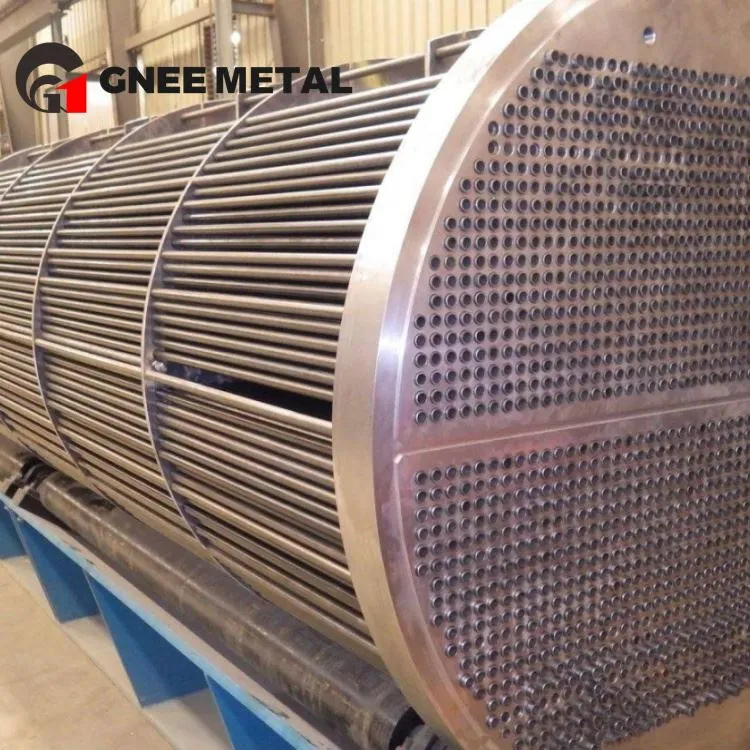

Vi monterer dinC70600 rørellerC71500 røri komplette bunter klare for innsetting i ditt eksisterende skall.

Bunttype	Beskrivelse	Typisk applikasjon
U Tube-pakke	U rør varmevekslerogu rørbunt varmevekslermed CNC dorbend. Minimum bøyeradius 1,5 x OD forC70600, 2,0 x OD forC71500.	Marinevarmeveksler kondensator, u rør kondensatorpå fartøyer
Bunn med rett rør	Rettkobber nikkel varmevekslerrørmed begge ender forberedt påvarmevekslerrør rullende.	Skall og rør varmevekslermed avtagbar bunt
Finned Tube Bundle	Kobber ribberør for varmevekslermed integrerte lave finner eller høye finner iC70600ellerC71500.	Luft-avkjøltvarmeveksler hvac, varmeveksler luftsystemer i marine miljøer
Shell Tube Evaporator Bundle	Spesialisert bunt med forbedrede overflaterør for koking.	Skallrørfordamperi kjøling eller avsalting



Kobber nikkelfinnede rør

For applikasjoner der væsken på skallsiden er luft eller gass, tilbyr vikobber ribberør for varmeveksleriC70600ogC71500.

Finnetype	Base Tube OD	Finnetetthet	Søknad
Integrert lavfinne (L-type)	5/8", 3/4", 1"	16 – 40 finner/tommer	Sjøvann-avkjøltvarmeveksler hvac, varmeveksler kondensator
Høyfinne (ekstrudert)	3/4", 1"	8 – 11 finner/tommer	Luft-avkjøltskall og rør varmevekslerpå offshoreplattformer
Forbedret overflate (E-Type)	5/8", 3/4"	26 – 52 finner/tommer	Oversvømmetskallrørsfordampermed sjøvannsskallside

Note:Finnede rør iC71500er tilgjengelige, men krever lengre ledetider på grunn av legeringens høyere styrke.



Kobbernikkelbeslag og rørplatekomponenter

A kobber nikkel varmevekslerrører bare så pålitelig som forbindelsene. Vi leverer matchende komponenter for komplettskall og rør varmevekslerforsamling.

Komponent	Materialalternativer	Beskrivelse
Rørark	C70600, C71500, Naval Messing, Aluminium Bronse	Boret til dintube pitchog layout. Kompatibel medutvidelse av varmevekslerrørogrørrulling.
U-Bøystøtter	C70600eller rustfritt stål 316L	Forhindrer rørvibrasjoner innu rørbunt varmevekslerforsamlinger.
Offeranoder	Aluminium eller sink	Knyttet tilrørplateå forhindrekobber varmeveksler rør korrosjoni alvorlig sjøvannstjeneste.
Endelokk og hylser	C70600	Beskytter rørender mot erosjonskorrosjon ved innløp med høy-hastighet.
Baffelplater	C70600eller Naval Brass	Støtter rør og leder skallet-sidestrøm innskall og rør varmeveksler.
Tetningspakninger	EPDM, Viton eller Neopren	For rør-til-rørplatetetninger i doble rørplatedesign.

Hvordan bøye kobber nikkel varmevekslerrør

Kobber-nikkellegeringer krever mer kraft for å bøye ennC12200. Bruk endorbendermed en minste bøyeradius på1,5 x ODtilC70600og2,0 x ODtilC71500. For enu rør varmeveksler, anbefaler vi fabrikkbøying fremfor feltbøying.



Hvordan sveise kobber nikkel varmevekslerrør

Tilhvordan sveise kobber varmevekslerrøriC70600ellerC71500:

BrukCuNi fyllmetall(ERCuNi for C70600, ERCuNi-2 for C71500)

TIG sveising med argon purge

Forvarming er ikke nødvendig, men interpass-temperaturen bør holde seg under 150 grader (300 grader F)

Varmebehandling etter-sveising er ikke nødvendig

Lodding er også mulig medBCUP-5fyllstoff, men sveisede skjøter er sterkere for høyt-trykkskall og rør varmevekslerapplikasjoner.



Varmevekslerrør rulling og ekspansjon

C70600 rørogC71500 rørrulle og ekspandere på samme måte som andre kobberlegeringer. Bruk en rullende dreiemomentkalkulator som er spesifikk for kobbernikkel. Jo høyere styrke påC71500krever ca20-30 % mer rullemomentennC70600.



Design av varmevekslerrørplate

Tilkobber nikkel varmevekslerrør, denrørplatebør væremarine messing, aluminium bronse, ellerkobber nikkelfor å unngå galvanisk korrosjon. Unngå rørplater av rustfritt stål eller karbonstål med kobbernikkelrør.



Hvordan rengjøre kobber varmevekslerrørlaget av kobbernikkel krever omsorg for å bevare det beskyttende oksidlaget.



Kjemisk rengjøring:

Brukhemmet sitronsyreellersulfaminsyrefor fjerning av belegg

Bruk aldri saltsyre– den angriper kobbernikkel

For biologisk begroing, brukklordioksidellerkloreringved kontrollerte nivåer (under 0,5 ppm rest)



Mekanisk rengjøring:

Bruknylonbørsterellerrensesystemer for gummi-kuler

Bruk aldri stålbørster eller metallskraper – de fjerner beskyttelsesfilmen

Tilhvordan rengjøre kobber varmevekslerrørbunter medu rør varmevekslergeometri, bruk spesialdesignede fleksible skaftbørster



Forebyggende tiltak:

Oppretthold sjøvannshastigheten over1.5 m/sfor å hindre sedimentsetninger

Unngå hastighet under0.5 m/ssom tillater biofouling-feste

Tilkobber varmeveksler rør korrosjonovervåking, installer korrosjonskuponger i systemet



Kobber varmevekslerrør forventet levetidtilC70600i godt-vedlikeholdt sjøvannstjeneste er20 til 30 år. TilC71500, forvente30+ år.



Hva er et kobbernikkel varmevekslerrør?

A kobber nikkel varmevekslerrører et sømløst rør laget av kobber-nikkellegeringer, vanligvisC70600 (90/10)ellerC71500 (70/30). Den er spesielt designet forskall og rør varmeveksler, varmeveksler kondensator, ogskallrørsfordamperapplikasjoner i sjøvann og korrosive miljøer.



Hva er forskjellen mellom C70600 og C71500?

C70600inneholder 90 % kobber og 10 % nikkel.C71500inneholder 70 % kobber og 30 % nikkel.C71500har høyere styrke, høyere erosjonsmotstand (opptil 4,5 m/s vs 3,5 m/s), og lengrekobber varmevekslerrør forventet levetid, men lavere varmeledningsevne og høyerekobber varmeveksler rør pris.



Hvorfor bruke kobbernikkel i stedet for rustfritt stål for sjøvann?

Ikobber varmevekslerrør vs rustfritt stålsammenligning for sjøvann, kobbernikkel tilbyr:

Bedre motstand mot sprekkkorrosjon

Naturlig biobegroingsresistens (rustfritt stål)

Ingen kloridspenningskorrosjonssprekker

Enklerevarmevekslerrør rullendeog utvidelse



Har du C70600 rør til salgs i 3/4 tommer?

Ja.Kobber varmevekslerrør 3/4 tommer(19,05 mm) inC70600er en av våre mest populære størrelser.Kobber varmevekslerrør od 19mmiC70600er lagerført for marinevarmeveksler hvacogu rør kondensatorapplikasjoner.



Hva forårsaker korrosjon av kobbervarmevekslerrør i kobbernikkel?

Kobber varmevekslerrør korrosjoniC70600ellerC71500er sjelden, men kan oppstå fra:

Erosjonskorrosjon– hastighet over 4,5 m/s (C71500) eller 3,5 m/s (C70600)

Hydrogensulfid– forurenset sjøvann

Galvanisk korrosjon– tilkobling til mer edle metaller (titan, grafitt)



Leverer du ASTM B111 pdf for kobbernikkelrør?

Ja. ForespørselASTM B111 pdfellerASME SB111 pdffra teamet vårt. Vi tilbyr ogsåEN 12451ogJIS H3300sertifisering.



Kan du levere u-rørbuntvarmeveksler i C70600 eller C71500?

Ja. Vi produserer komplettu rør varmevekslerogu rørbunt varmevekslerforsamlinger iC70600 rørogC71500 rør. Send dinrørplatetegning for et tilbud.



Er SB111 C70600 det samme som ASTM B111 C70600?

Ja.SB111 C70600er ASME Boiler Code betegnelse.ASTM B111 C70600er ASTM-betegnelsen. Kravene til kjemi og mekanisk er identiske. Tilvarmeveksler kjeleapplikasjoner som krever ASME-stempling, spesifiserSB111 C70600.



Dårlig emballasje ødelegger selv det beste varmevekslerrøret i kobber. Som en profesjonell kobbervarmevekslerrørfabrikk som betjener kobbervarmevekslerrør USA, Europa, UAE, Saudi-Arabia og India, følger vi eksportemballasjestandarder for militær-kvalitet for å sikre null skade under sjø- eller luftfrakt.



Vår standard pakkeprosess:

Emballasjestadiet	Materiale / Metode	Hensikt
Individuell rørbeskyttelse	Anti-VCI-papir + plastendestykker	Forhindrer fuktighet, støv og riper på varmevekslerens indre overflater av kobberrør.
Bunting	Nylonstropper + avstandsstykker i tre	Holder kobbervarmevekslerrøret OD 19 mm, 1 tommer eller 5/8 tommers størrelser organisert og vibrasjonsfritt-.
Fuktsperre	Tykk PE-filminnpakning (varme-krympet)	Blokkerer fuktighet under lange sjøreiser til kobbervarmevekslerrør Tyskland eller Saudi-Arabia.
Ytre pakning	Eksporter-kryssfinerkasser eller stål-trekasser med bånd	Tåler stabling og røff håndtering. Hver kasse merket med PO-nummer, legering (f.eks. SB111 C70600) og mengde.
Dokumentasjon	Pakkeliste + Mill Test Certificate (MTC) festet utenfor	Fortollingsstøtte for kobbervarmevekslerrørforhandler og distributørpartnere.

For U-pakkebestillinger:U-rørvarmeveksler og U-rørbuntvarmeveksler er plassert i dedikerte ståljigger inne i kassen for å forhindre forvrengning av bøyeradius.



Utstyrstype	Spesifikasjon / kapasitet	Kvalitetspåvirkning
Horisontal kontinuerlig støpelinje	10 tonns kapasitet	Produserer homogent kobberlegeringsrør for varmevekslerstykker med null porøsitet.
Tre-Roll Piercing Mill	Opp til 60 mm OD	Presisjonskontroll for veggtykkelse for varmevekslerrørs veggtykkelse så lav som 0,5 mm.
Kald tegnebenk	5 trekninger i rekkefølge	Oppnår stramme toleranser på kobber varmevekslerrørlengde og varmevekslerrørdiameter.
Rette- og skjærelinje	CNC servo-styrt	Gras-fri skjæring for kobbervarmevekslerrør 3/4 tomme og 1 tomme til nøyaktige prosjektlengder.
U-Bøyemaskin	CNC dor type	Produserer u-rørskondensator og U-rørbuntvarmeveksler uten kinking eller ovalitet.
Eddy Current Tester	NDT (ikke-destruktiv testing)	100 % inspeksjon av C70600-rør og C71500-rør for hull eller sprekker i henhold til ASTM B111 pdf-standarder.
Hydrostatisk tester	Opp til 200 bar	Validerer utvidelse av varmevekslerrør og rørrullingsintegritet.
Spektrometer	Optisk emisjon (OES)	Bekrefter den kjemiske sammensetningen av ASME SB111, EN 12451 og JIS H3300 karakterer på hver batch.



Våre sertifiseringer og samsvar:

ASTM B111 pdf og ASME SB111 pdf full sporbarhet.

ISO 9001:2015 kvalitetsstyringssystem.

Tredjeparts-inspeksjon akseptert: SGS, BV, Lloyds eller TUV.

Testrapporter for forventet levetid for kobbervarmevekslerrør tilgjengelig på forespørsel.
